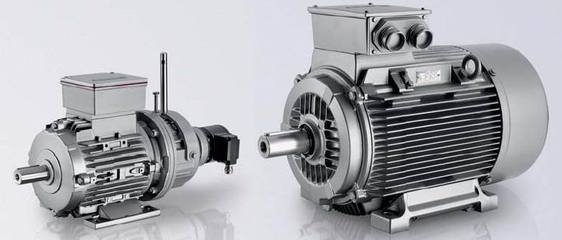

SIMOTICS 1LE0003 系列超高效低壓電動機是鑄鐵機殼通用型全封閉自扇冷卻或強制冷卻式三相異步電動機，其防護等級為 IP55，

該系列電動機設計生產符合 ISO、IEC、GB 等相關標準的要求。SIMOTICS 1LE0003 系列超高效低壓電動機適用于連續工作制（S1）、恒轉速或一定速度范圍內的變頻調速應用。

一、運行環境

■ 防護等級 IP55（IEC 60034-5）；

■ 高度不超過海拔 1000 m（IEC 60034-1）；

■ 允許的環境溫度在 -20 oC ~ 40 oC（IEC 60034-1）；

■ 所允許的相對濕度：

? -20 oC ≤ T ≤ 20 oC：100 %

? 20 oC < T ≤ 30 oC：95 %

? 30 oC < T ≤ 40 oC：55 %

對于更高的環境溫度、以及（或者）高于海拔 1000 m 的地點，電動機的額定功率換算系數為 k HT 。所允許的功率值（P adm ）：P adm = P rated ? k HT

二、軸承系統

SIMOTICS 1LE0003 系列超高效低壓電動機標準配置深溝球軸承或角接觸球軸承，這些軸承是密封的或可再潤滑型的。

FS80~160 范圍的電動機驅動端與非驅動端軸承浮動。

FS180 ~ 315 電動機驅動端軸承浮動，非驅動端軸承固定。標準配置的軸承可以承受一定的懸臂力，關于懸臂力可以參見第11 頁“電動機軸驅動端允許的最大懸臂力”。當電動機軸端承受的懸臂力較大時，可以考慮選擇增強懸臂力的軸承設計（選件號：L22）。

FS80 ~ 250 范圍電動機標配不帶再潤滑裝置；FS280 ~ 315 范圍的電動機標配可再潤滑軸承，并標配再潤滑裝置。如果需要，F(xiàn)S100 ~ 250 范圍的電動機也可選用可再潤滑軸承和再潤滑裝置

（選件號：L23）。
  三、 絕緣系統

SIMOTICS 1LE0003 系列超高效低壓電動機絕緣系統具有可靠性、耐用性好和壽命長、耐沖擊能力強的特點。

SIMOTICS 1LE0003 系列超高效低壓電動機標準設計溫度等級為155（F）。當 1LE0 電動機直接供電，且輸出額定功率時，其絕緣系統按 130（B）溫度等級使用。

電動機保護

電動機過熱保護

電動機熱保護是指將溫度保護傳感器或溫度檢測傳感器嵌入電動機定子繞組或其他適當?shù)牡胤?，從而使其不會因為過熱而受到破壞。

不同的電動機熱保護方式可以在電動機訂貨號的第 15 位采用不同的字母或者選件號來表示。下面是電動機的繞組保護和軸承保護的幾種保護方式。

繞阻保護

■ PTC 熱敏電阻溫度保護

目 前，最常用的電動機繞組過熱保護方式是采用在電動機繞組中安裝 PTC 熱敏電阻進行保護。由于熱敏電阻的熱容量較低以及其在繞足間優良的熱傳導特性，繞 組溫度可被準確的監控。當達到極限溫度時（標稱跳閘溫度），PTC 熱敏電阻阻值會出現一個階躍變化。這一變化被跳閘裝置捕捉后，即可斷開輔助回路。

PTC 熱敏電阻本身不能耐受大電流和高電壓。否則會導致半導體器件損壞。PTC 熱敏電阻和跳閘裝置的開關滯后效應小，因此可以實現快速重起。對于重載起動、起動頻率高、負載變化大、環境溫度高或電源波動大等應用場合，建議電動機使用該類保護。

兩種 PTC 熱敏電阻溫度保護

－  電動機繞組帶一組三芯串聯的 PTC 熱敏電阻用于跳閘，跳閘溫度為 155 oC，電動機訂貨號第 15 位字母為“B”，需 2 個輔助接線端子。

－  電動機繞組帶兩組三芯串聯的 PTC 熱敏電阻，其中一組用于在電動機跳閘前報警，一組用于跳閘，報警溫度為 145 oC，跳閘溫度為 155 oC，電動機訂貨號第 15 位字母為“C”，需 4 個輔助接線端子。

■ KTY84-130 溫度傳感器溫度保護

當電動機變頻應用時，推薦使用 KTY84-30 溫度傳感器進行繞組保護。KTY84-130 溫度傳感器特性曲線如下所示。

一些西門子變頻器可以通過溫度傳感器的電阻來確定電動機的溫度，從而設定電動機報警和跳閘的溫度。

電動機繞組帶一個 KTY 84-130 溫度傳感器，訂貨號第 15 位字母為“F”，需 2 個輔助接線端子。

■ PT100 熱敏電阻傳感器溫度保護

PT100 熱敏電阻是一種精確高、靈敏度高的傳感器，其線性溫度阻值優于其他電阻式傳感器，性能穩定、可靠性高，其特性曲線如下。兩種 PT100 熱敏電阻溫度保護

－  電動機繞組帶 3 個 2 線制 PT100 測溫元件，電動機訂貨號第 15位字母為“H”，需 6 個輔助接線端子。

－  電動機繞組帶 6 個 2 線制 PT100 測溫元件，電動機訂貨號第 15位字母為“J”，需 12 個輔助接線端子。
  五、能效說明

目前西門子1LE0003是二級能耗標準的電機，比現在的三級能效電機更省電，安裝尺寸均為IEC標準。尺寸無變化，比三級能將更省電，更輕盈，是機械行業理想的傳動能。

我國的能效標準是強制的，即沒有達到能效標準中能效限定值要求的用能產品是不合格產品，不允許生產和銷售。

  不同等級分別由不同的顏色和長度來表示。最短的是深綠色，代表“未來四年的節能方向”，也就是國際先進水平，其次是綠色、黃色、橙色和紅色。
  等級指示色標是根據色彩所代表的情感安排的，其中紅色代表禁止，橙色、黃色代表警告，綠色代表環保與節能。

  對應關系

能效比3.40以上：能效等級1級。

能效比3.20~3.39：能效等級2級。

能效比3.00~3.19：能效等級3級。

能效比2.80~2.99：能效等級4級。

能效比2.50~2.79：能效等級5級。
